Y25Ls-K

Yük vagonları için geliştirilmiş Y25 tipi boji sistemidir. Demiryolu taşımacılığında dayanıklılık ve güvenilir performans sunar.

GÖKRAIL

№038

Gauge: 1 435 mm
Wheel base: 1 800 mm
Tare weight: 4000 %3 kg
Height of Pivot center from top of the rail at 20 t wagon weight: 925 mm (+2/-4)
Size of transverse clearances in axle guide stays: 2 x 10 mm
Specific bogie suspension for the axle load: Up to 6,63 t = 2,45 mm/t
Maximum running speed: Above 6,63 t = 0,93 mm/t
Maximum axle load: 120 km/h
Wheel diameter max/min: 22,5 t
Range of outdoor air temperatures: Ø 920 and Ø 840 mm
Axle type: BA 002
Wheels type: BA 004 – 314 – 318
Axle roller bearing: WJ/WJP 130×240
Axle box type: BA 182
Maximum cant deficiency: 130 mm
Range of distances between bogie pivot or range of wheel base of two axle unit: 6.5 m – 20 m
Maximum height of centre of gravity of empty unit: 1500 mm
Rail inclination: 1:20 , 1: 30 , 1:40
Minimum tare of the unit: 4.0 t/axle
Maximum mass distribution coefficien for emty unit: 0,55
Maximum moment of inertia aroun vertical axis: 5160 kgm2

Teknik Veri 21 kalem

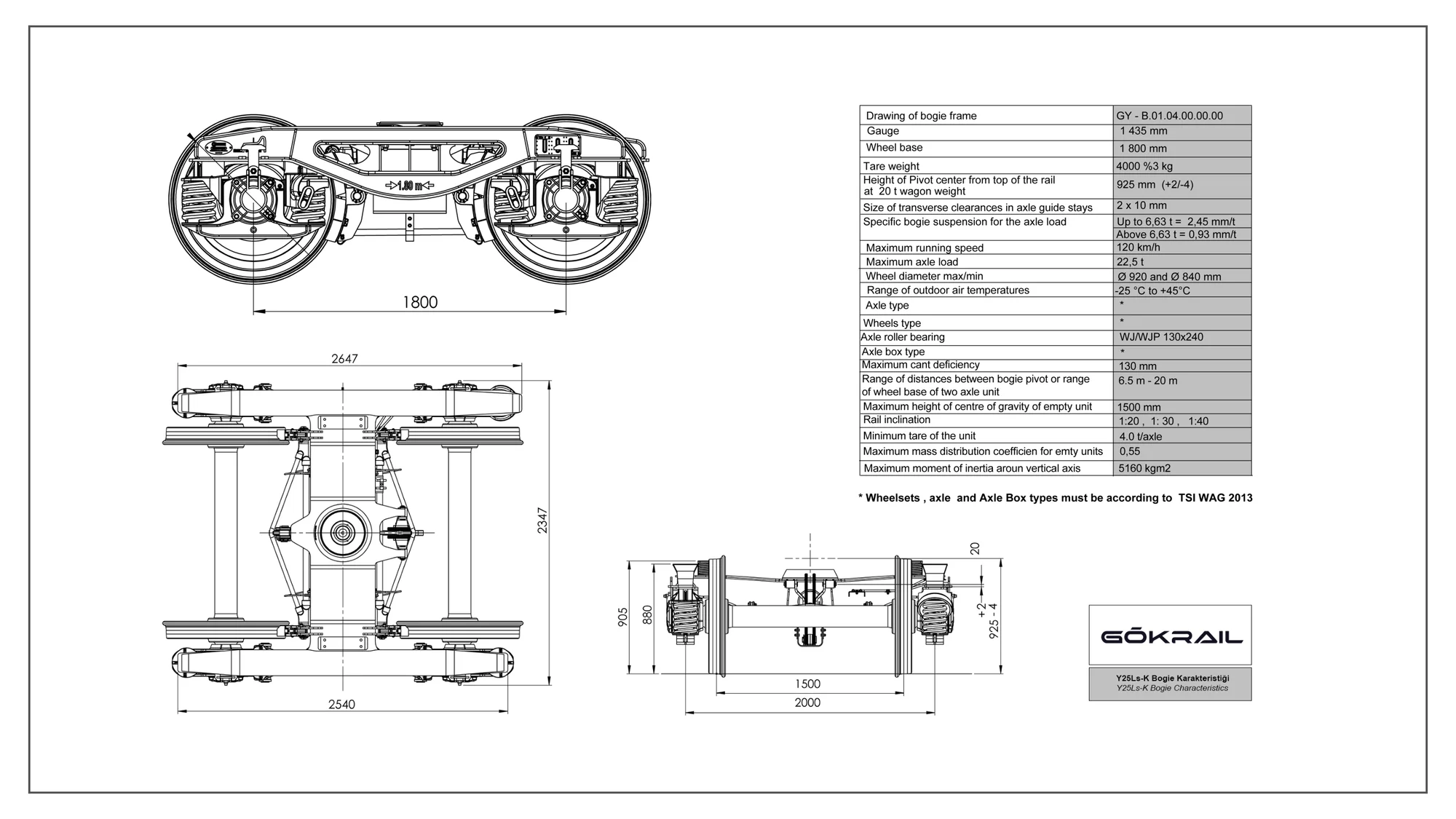

Teknik Çizimler

Gökrail standartlarında milimetrik teknik pafta ve konfigürasyon detayları.

zoom_inBüyüt ve İncele

ÜrünY25Ls-K

Pafta01 / 01

Dosya №038

FirmaGÖKRAIL
